固定式多普勒超声波流量计是一种耐用的、非接触式测量污水的超声波流量计，从管道外面测量管道内污水的流量，安装时不需要截管或停流，因此没有一般流量计所必须的法兰，也不存在介质泄漏、压力损失等问题。

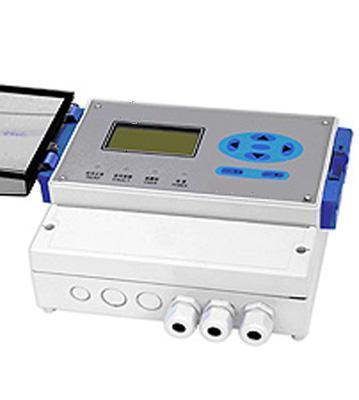

TDS-100DPLF固定式多普勒超声波流量计主要应用于城市污水处理厂、排水泵站环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。适用于钢铁、硬质塑料管等硬质管材，可以对多种管径和壁厚的管内含有悬浮固体颗粒或气泡的二相液体进行测量。
性能参数：
|
项 目 |
性能参数 |
|
主
机 |
显 示 |
1. 采用菜单式提示，可显示瞬时流量、累计流量、流速等信息
2. 中/英文显示 5行×10个汉字（5行×20字符）。 |
|
信 号
输 出 |
电流信号：4-20mA、带负载能力0~600Ω |
|
继电器输出：可设置上、下限报警。 |
|
数据接口：标准RS-232C或RS-485 |
|
数据记录与回放功能 |
1. 内置数据记录功能，可存贮65072个数据记录。
2. 数据回放功能
Windows风格图形界面专用软件，可
将数据下载到计算机中。
可显示瞬时流量—时间曲线波形，给
管理人员分析数据提供了有力的工
具。 |
|
具有年、月、日流量累积功能，可记录前5年、前12月、前31日和本年、本月、本日的累积流量。 |
|
传感器 |
安装
方式 |
外缚式 |
|
插入式（适用于管径DN150以上的管道） |
|
电缆
长度 |
6m，可选长299m |
|
防爆等级 |
ExibⅡBT4 |
|
温 度 |
主机 |
-20℃~50℃ |
|
传感器 |
-40℃~82℃，高温传感器：-40℃~180℃ |
|
管道情况 |
管材 |
钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥、硬质金属塑料等，允许有衬里 |
|
直管段 |
传感器安装点好满足：上游≥10D，下游≥5D，距泵出口≥30D（D是指管径） |
|
管 径 |
25mm～3000mm |
|
量程范围 |
0.3 m/s ~6.0m/s、0.5 m/s ~8.0m/s |
|
准 确 度 |
±1%、±2% |
|
重复性 |
±0.5% |
|
电 源 |
AC85~265V均可工作，适合电源电压恶劣场合。 |
|
防护等级 |
IP68 |
|
外壳尺寸 |
ABS塑料240×185×120（mm） |
|
重 量 |
1.88Kg |
