JD100系列雷达物(液)位计  (点击量:4458)


工作原理:
      是发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
      通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出.

应用介质:

         JD100系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。
        采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无伤害。

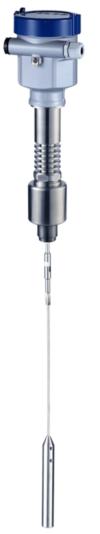

 JD100-51



应  用:    适用于带挥发性物质或蒸汽的环境下的液体测量(如:焦化行业);适应过程条件复杂
         的环境。
最大量程:    30m
测量精度:    ±10mm
过程连接:    G1½A/G2A/1½NPT
探测组件材料:  不锈钢316L /PTFE
钢缆/棒直径:   Φ4mm、Φ6mm/Φ10mm
过程温度:    -40…150°C
过程压力:    -1.0…40bar
信号输出:    两线制 4…20mA/HART

详细介绍:
GDGW51
许可证
P   标准型(非防爆)
I   本安型(Exia IIC T6)
C   本安型+船用许可证(Exia IIC T6)
G   本安型+隔爆型(Exd [ia]ia IIC T6)
探测组件型式/材料
A   缆式/不锈钢316L/PTFE
B   棒式/不锈钢316L/PTFE
C   加长PP/缆式/不锈钢316L
D   加长PP/棒式/不锈钢316L
E   加长PTFE/缆式/不锈钢316L
F   加长PTFE/棒式/不锈钢316L
X   特殊定制
过程连接
GP  螺纹  G1½A
KP  螺纹  G2A
NP  螺纹  1½NPT
YP  特殊制定
密封/过程温度
A  Viton 氟橡胶/(-30~150)℃
B  Kalrez全氟化橡胶/(-40~150)℃
电子组件
B   (4~20)mA/HART两线制
C   (4~20)mA/(22.8~26.4)V DC /HART两线/四线制
D   (198~242)V AC/HART四线制
外壳/防护等级(注)
A   铝/IP67
B   塑料/IP66
D   铝两腔/IP67
G   不锈钢316L/IP67
电缆进线
M   M20x1.5
N   ½NPT
现场显示/编程
A  带
X  不带
缆(棒)长
5位数字(单位:mm)
注: 本安型(Exia IIC T6)只限用“B”电子组件及“A”型外壳;本安+船用许可证(Exia IIC T6)只限用“B”电子组件及“G”型外壳;本安+隔爆型(Exd [ia]ia IIC T6)只限用“C”“D”电子组件及“D”型外壳; 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.

JD100-52

特  征:    全四氟密封天线,耐强酸碱腐蚀。
应  用:    量程较短的酸碱罐体。
最大量程:    6m
测量精度:    ±10mm
过程连接:    PTFE法兰
探测组件材料:  PTFE
钢棒直径:    Φ10mm
过程温度:    -40…150°C
过程压力:    -1.0…16bar
信号输出:    两线制 4…20mA/HART

详细介绍:
GDGW52
许可证
P   标准型(非防爆)
I   本安型(Exia IIC T6)
C   本安型+船用许可证(Exia IIC T6)
G   本安型+隔爆型(Exd [ia]ia IIC T6)
探测组件型式/材料
A   棒式/PTFE
过程连接/材料
GP  法兰  DN50   PN1.6 不锈钢316L(GB/T9119-2000)
NP  法兰  DN80   PN1.6 不锈钢316L(GB/T9119-2000)
EP  法兰  DN100  PN1.6 不锈钢316L(GB/T9119-2000)
FP  法兰  DN150  PN1.6 不锈钢316L(GB/T9119-2000)
YP  特殊制定
过程温度
A  (-40~150)℃
电子组件
B   (4~20)mA/HART两线制
C   (4~20)mA/(22.8~26.4)V DC /HART两线/四线制
D   (198~242)V AC/HART四线制
外壳/防护等级(注)
A   铝/IP67
B   塑料/IP66
D   铝两腔/IP67
G   不锈钢316L/IP67
电缆进线
M   M20x1.5
N   ½NPT
现场显示/编程
A  带
X  不带
缆(棒)长
4位数字(单位:mm)
注: 本安型(Exia IIC T6)只限用“B”电子组件及“A”型外壳;本安+船用许可证(Exia IIC T6)只限用“B”电子组件及“G”型外壳;本安+隔爆型(Exd [ia]ia IIC T6)只限用“C”“D”电子组件及“D”型外壳; 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.

JD100-53

特  征:    同轴式导波天线,获得更小的盲区、更强的回波信号。
应  用:    能适应小量程,多蒸汽,小介电常数介质的测量。适应过程条件复杂的环境。
最大量程:    6m
测量精度:    ±10mm
过程连接:    G1½A/G2A
探测组件材料:  不锈钢316L /PTFE
同轴外径:    Φ28mm
过程温度:    -40…150°C
过程压力:    -1.0…40bar
信号输出:    两线制 4…20mA/HART

详细介绍:
GDGW53
许可证
P   标准型(非防爆)
I   本安型(Exia IIC T6)
C   本安型+船用许可证(Exia IIC T6)
G   本安型+隔爆型(Exd [ia]ia IIC T6)
探测组件型式/材料
A   同轴式/不锈钢316L
过程连接/材料
GP  螺纹  G1½A
KP  螺纹  G2A
NP  螺纹  1½NPT
YP  特殊制定
密封/过程温度
A   Viton 氟橡胶/(-30~150)℃
B   Kalrez全氟化橡胶/(-40~150)℃
电子组件
B   (4~20)mA/HART两线制
C   (4~20)mA/(22.8~26.4)V DC /HART两线/四线制
D   (198~242)V AC/HART四线制
外壳/防护等级(注)
A   铝/IP67
B   塑料/IP66
D   铝两腔/IP67
G   不锈钢316L/IP67
电缆进线
M   M20x1.5
N   ½NPT
现场显示/编程
A  带
X  不带
缆(棒)长
4位数字(单位:mm)
注: 本安型(Exia IIC T6)只限用“B”电子组件及“A”型外壳;本安+船用许可证(Exia IIC T6)只限用“B”电子组件及“G”型外壳;本安+隔爆型(Exd [ia]ia IIC T6)只限用“C”“D”电子组件及“D”型外壳; 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.

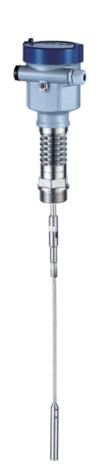

JD100-54

特  征:    带散热的导波雷达天线。
应  用:    液体测量,高温高压工况,复杂过程条件。
最大量程:    缆:30m/棒:6m
测量精度:    ±10mm
过程连接:    G1½A/G2A/1½NPT
探测组件材料:  不锈钢316L /陶瓷
缆/棒直径:   Φ4mm、Φ6mm/Φ10mm
过程温度:    -40…200°C
过程压力:    -1.0…40bar
信号输出:    两线制 4…20mA/HART

详细介绍:
GDGW54
许可证
P   标准型(非防爆)
I   本安型(Exia IIC T6)
C   本安型+船用许可证(Exia IIC T6)
G   本安型+隔爆型(Exd [ia]ia IIC T6)
探测组件型式/材料
A   缆式/不锈钢316L/PTFE
B   棒式/不锈钢316L/PTFE
C   加长PP/缆式/不锈钢316L
D   加长PP/棒式/不锈钢316L
E   加长PTFE/缆式/不锈钢316L
F   加长PTFE/棒式/不锈钢316L
X   特殊定制
过程连接
GP  螺纹  G1½A
KP  螺纹  G2A
NP  螺纹  1½NPT
YP  特殊制定
密封/过程温度
A  Viton 氟橡胶/(-30~200)℃
B  Kalrez全氟化橡胶/(-40~200)℃
电子组件
B   (4~20)mA/HART两线制
C   (4~20)mA/(22.8~26.4)V DC /HART两线/四线制
D   (198~242)V AC/HART四线制
外壳/防护等级(注)
A   铝/IP67
B   塑料/IP66
D   铝两腔/IP67
G   不锈钢316L/IP67
电缆进线
M   M20x1.5
N   ½NPT
现场显示/编程器
A  带
X  不带
缆(棒)长
5位数字(单位:mm)
注: 本安型(Exia IIC T6)只限用“B”电子组件及“A”型外壳;本安+船用许可证(Exia IIC T6)只限用“B”电子组件及“G”型外壳;本安+隔爆型(Exd [ia]ia IIC T6)只限用“C”“D”电子组件及“D”型外壳; 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.

JD100-55

特  征:    不锈钢316L/陶瓷材料天线,能耐受更高的温度和压力。
应  用:    液体测量,高温高压工况,复杂过程条件。
最大量程:    缆:30m/棒:6m
测量精度:    ±10mm
过程连接:    G1½A/G2A/1½NPT
探测组件材料:  不锈钢316L/陶瓷
钢缆直径:    Φ4mm、Φ6mm/Φ10mm
过程温度:    -200…400°C
过程压力:    真空…400bar
信号输出:    两线制 4…20mA/HART

详细介绍:
GDGW55
许可证
P   标准型(非防爆)
I   本安型(Exia IIC T6)
C   本安型+船用许可证(Exia IIC T6)
G   本安型+隔爆型(Exd [ia]ia IIC T6)
探测组件型式/材料
A   缆式/不锈钢316L/陶瓷
B   棒式/不锈钢316L/陶瓷
过程连接
GP  螺纹  G1½A
KP  螺纹  G2A
NP  螺纹  1½NPT
YP  特殊制定
电子组件
B   (4~20)mA/HART两线制
C   (4~20)mA/(22.8~26.4)V DC /HART两线/四线制
D   (198~242)V AC/HART四线制
外壳/防护等级(注)
A   铝/IP67
B   塑料/IP66
D   铝两腔/IP67
G   不锈钢316L/IP67
过程温度/压力
A  (-200~400)℃/(真空~4)MPa
B  (-200~400)℃/(真空~40)MPa
电缆进线
M   M20x1.5
N   ½NPT
现场显示/编程器
A  带
X  不带
缆(棒)长
5位数字(单位:mm)
注: 本安型(Exia IIC T6)只限用“B”电子组件及“A”型外壳;本安+船用许可证(Exia IIC T6)只限用“B”电子组件及“G”型外壳;本安+隔爆型(Exd [ia]ia IIC T6)只限用“C”“D”电子组件及“D”型外壳; 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.

JD100-56

特  征:    多缆式导波天线结构,获得更强的回波信号。
应  用:    小介电常数液体及固体测量,复杂过程条件。
最大量程:    缆:30m/棒:6m
测量精度:    ±10mm
过程连接:    G1½A/G2A/1½NPT
探测组件材料:  不锈钢316L /PTFE
钢缆直径:    Φ4mm/Φ8mm
过程温度:    -40…150°C
过程压力:    -1.0…40bar
信号输出:    两线制 4…20mA/HART

详细介绍:
GDGW56
许可证
P   标准型(非防爆)
I   本安型(Exia IIC T6)
C   本安型+船用许可证(Exia IIC T6)
G   本安型+隔爆型(Exd [ia]ia IIC T6)
探测组件型式/材料
A   双缆式/不锈钢316L/PTFE
B   双棒式/不锈钢316L/PTFE
过程连接
GP  螺纹  G1½A
KP  螺纹  G2A
NP  螺纹  1½NPT
YP  特殊制定
电子组件
B   (4~20)mA/HART两线制
C   (4~20)mA/(22.8~26.4)V DC /HART两线/四线制
D   (198~242)V AC/HART四线制
密封/过程温度
A  Viton 氟橡胶/(-40~150)℃
B  Kalrez全氟化橡胶/(-40~150)℃
外壳/防护等级(注)
A   铝/IP67
B   塑料/IP66
D   铝两腔/IP67
G   不锈钢316L/IP67
电缆进线
M   M20x1.5
N   ½NPT
现场显示/编程器
A  带
X  不带
缆(棒)长
5位数字(单位:mm)
注: 本安型(Exia IIC T6)只限用“B”电子组件及“A”型外壳;本安+船用许可证(Exia IIC T6)只限用“B”电子组件及“G”型外壳;本安+隔爆型(Exd [ia]ia IIC T6)只限用“C”“D”电子组件及“D”型外壳; 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.
