非满管超声波流量计  (点击量:4563)

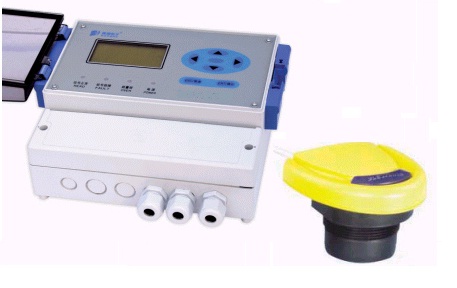

TDSMG -F型非满管超声波流量计

  特点:

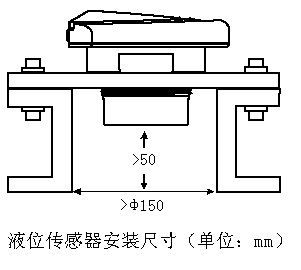

Ø  流速测量采用外夹式、插入式和内置式三种安装方式。适用于市政污水、工厂污水等封闭管道。液位传感器为管道顶部安装或内置式安装。
Ø  4~20mA、RS232/485接口等多种输出方式。
Ø  非线性软件校正,可保证测量精度。
Ø  内置流量日、月、年累计器。
Ø  整机操作简单、界面友好亲切。
Ø   满管 / 非满管均可测量。


性能参数:

项   目
性能参数
准    确    度
±2%FS
重    复    性
±0.5%
管  道  内  径
150mm~3000mm
量  程  范  围
流速
0.3~6.0m/s
液位
0~3m
显          示
中英文显示  5行×10个汉字
           (5行×20字符)
温          度
主 机
 -20℃~50℃
传感器
 -20℃~70℃
电                  源
85~265VAC
输          出
4~20mA、带负载能力0~600Ω,
RS232/485接口
传感器电缆长度
6m,可选最长299m
传感器防爆等级
ExibⅡBT4
防  护   等 级
IP67
外          壳
ABS塑料240×185×120(原装进口)
重          量
1.88Kg


原理:速度面积式
 流速采用多普勒原理测量:
管道内流动的液体都存在着不连续的扰动,这些不连续的扰动可以是悬浮的固体颗粒或气泡,或由于流体扰动而引起的界面。这种扰动使反射的超声波产生多普勒频移Δf   ,多普勒频移Δf   是流速的线性函数。通过测量多普勒频移Δf   ,即可测量管道内的流速v,即v∝Δf      。面积S是通过超声波液位计测出液面高度h,并据此计算得出。S是管道内流体的液位h及管道内径D的函数,即S=f    (D•h)则非满管管内液体流量为Q=v•S。


典型应用:
   市政污水、工业污水、城市排水管道、工厂排放口等封闭管道内流量的测量与监测。
选型代码:

TDSMG-F —        —       —
                   电缆长度        安装方式      管道外径
                   006     6m      W:外夹式

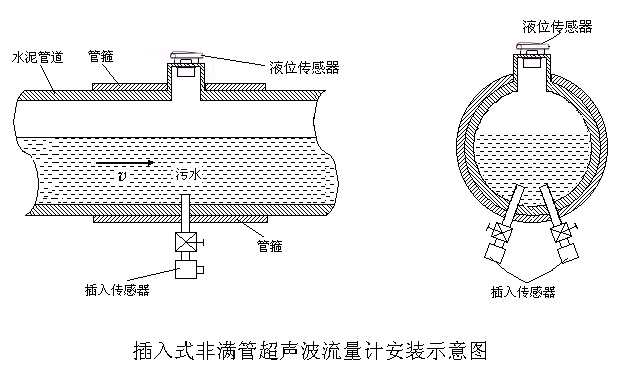

                   050     50m     C:插入式
                   299     299m    N:内置式


  ’水泥管道’改为’不导声管材’

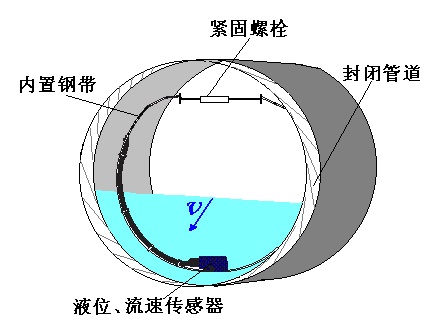

                              内置式非满管超声波流量计测量示意图

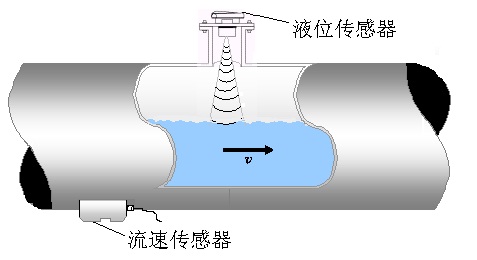

                              外夹式非满管超声波流量计测量示意图
